SQS系列汽水混合器是新型节能环保产品，它是利用蒸汽与水直接混合将水加热，具有低噪声、无振动、热交换效率高、节省能源等特点，被广泛地使用在生活、生产用热水及热水采暖和热力除氧等系统中，该加热器主要由喷管、壳体、网板、垫圈等部分组成，被加热水通过呈拉尔管状的喷管时，蒸汽从喷管外侧通过管壁上许多斜向的小孔喷入水中，二者在高速流动中瞬间良好混合，以达到加热的目的 。
SQS 系 列 汽 水 混 合 器
一、产品简介
SQS系列汽水混合器是我公司开发研制的新型节能环保产品，它是利用蒸汽与水直接混合将水加热，具有低噪声、无振动、热交换效率高、节省能源等特点，被广泛地使用在生活、生产用热水采暖和热力除氧等系统中。长期运行实践证明，该产品使用效果良好，尤其经过我公司为用户配套供应大小头、各种阀门、仪表、水泵、温控器等后，给用户带来的方便，同时保障了系统的正常运行。
二、结构及原理
该混合器主要由喷管、壳体、网板、垫圈等部分组成。被加热水通过呈拉伐尔管状的喷管时，蒸汽从喷管外侧通过管壁上许多斜向小孔喷入水中，两者在高速流动中瞬时良好混合，以达到加热水的目的 ，调节蒸汽侧阀门（手动或电动调节阀），就可得到所需温度的热水。
三、工作特性
对于不同型号规格的加热器，为了加热不同温度的热水，在额定流量D1（t/h）下，所需蒸汽量可由下式计算：
D0=D1C1（T2-T1）/（i0"-C2T2)=D1(qT2-qT1)/(i"-C2T2)
式中：
C1-水在T1温度下比热（KJ/Kg·℃)
C2-水在T2温度下比热(KJ/Kg·℃)
T1-进入加热器水温(℃)
T2-加热后的水温（℃）
i"-进入加热器在压力P0下的饱和蒸汽热焓(KJ/Kg)

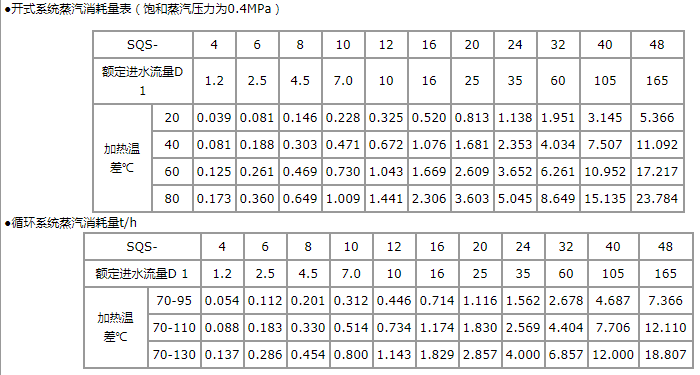

●开式系统蒸汽消耗量表（饱和蒸汽压力为0.4MPa）
汽水混合器的安装使用说明
(一)本设备的使用条件:
1.安全运行条件:进入加热器的蒸汽压力---
SQS-4～SW-24 P0≤1.6MPa, SQS-32～SQS-48 P0≤1.0MPa
2.良好运行条件:
SQS-4～SQS-24 P1+0.05≤P0≤0.6MPa 式中：P0-------蒸汽工作压力 （MPa)
SQS-32～SQS-48 P1+0.05≤P0≤0.35MPa P1-------进水压力 （MPa)
对于SQS-32～SQS-48产品在循环系统中,如果进水压力较高(不能满足 P1+0.05≤P0条件时,加热器应装设在水泵的吸水侧,采用热水循
环泵,使之良好运行。
3、SQS-32～SQS-48，一般应在地面上设支架或去墩，其负载按500Kg考虑，SQS-4～SQS-24，一般装在插墙支架或其它金属支架上。
4、混合器系统中所用的阀门，安装的位置可参照安装图
5、启停：
a..在开式系统中,先开水侧阀门；后开蒸汽阀门；停止运行时，先关蒸汽阀门再关水侧阀门。
b.在循环系统中，一般水的管路阀门是开的，只启、停水泵。因此投入使用时，先启动水泵，后开蒸汽阀门；停止时先关蒸汽阀门，后
停水泵。
6、对于经常停电的热水采暖系统，应在蒸汽管路上设置高温电磁阀。当有电时，电磁阀处于常温位置；当停电时，电磁阀处于关闭
位置，自动截断汽源，保障系统安全。
7、为了防止水进入蒸汽管，故蒸汽管靠近加热器处应装设止回阀。
8、水的压力损失：本加热器装设在循环水泵出口侧，未加入蒸汽时，其压力损失为50KPa；当装在水泵入口侧，未加入蒸汽时，
其压力损失为0.15MPa左右。在加入温差蒸汽后，其压力损失为零。
9、采用过热蒸汽作热源时，为降低噪声，可采取逐级加热（分段加热）的方式或蒸汽减温等办法。
10、开始投入运动时，有轻微的水击现象，但很快即可自行消失。
11、在开式系统中，进水压力P1大于2.0kg/cm2。当热源采用加热蒸汽时，应分段加热。
