内外筒式乙炔回火防止器

1、产品用途
内外筒式乙炔回火防止器为防爆产品。适用于乙炔气（或其它可燃气体）管道中间和乙炔气用户点，能有效防止和消除管道回火。其原理是：在产生管道回火的情况下，（1）由于瞬时压力升高时使位于底部的阀芯下落堵位气口及时切断气源；（2）当瞬时压力升高到大于0.177～0.275MPa时，设置在筒体顶部的安全膜片爆破随即泄压，切断火源，确保系统安全。对于乙炔气或其它液化气的供应单位和使用单位来说，如果还没有其它能有效防止回火措施的话，本产品应是不可缺少的。
2、结构特点
2.1内筒体顶端为安全膜盖结构，当系统压力升至0.177～0.275MPa时膜片会自动爆破泄压。因此用户在调换膜片时，不得使用厚度超过0.05的铝板，且一定要经过试验后才能安装。
2.2内外筒体具有贮气，稳压作用，能减少供气压力的波动，有利于平稳燃烧。
2.3本产品在使有用前应拧开水位阀芯，从孔口灌水至溢出即拧紧，不得漏气和漏水，灌水具有防止回火和清选 气体的作用。

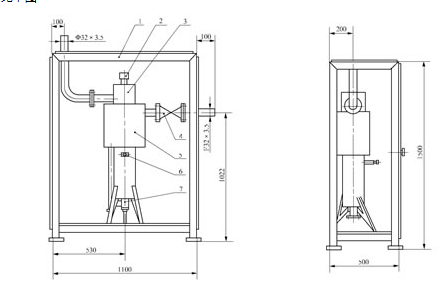

3、产品外形尺寸及部件名称见下图
